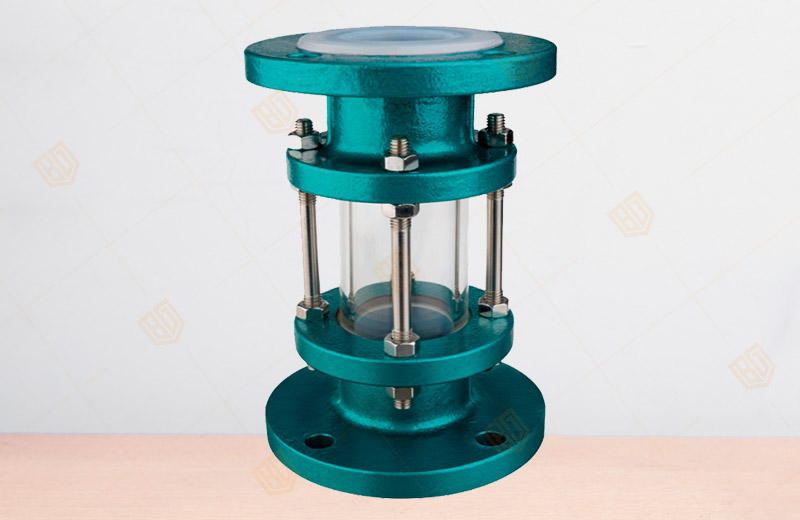

SZ41F46-16C襯氟視蠱
產品概況
產品型號：SZ41F46-16C
管道口徑：DN25-150mm
使用溫度范圍：-50~180℃
摩擦系數：0.01
磨損量：0.01
抗撞強度：10（MPa）
主要材質：襯氟
管道厚度：5mm
適用流體：各種高腐蝕性介質
SZ41F46-16C襯氟視蠱產品概述
百鋼閥門集團生產銷售的SZ41F46-16C襯氟視盅用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。視盅體采用碳鋼精鑄，內襯氟塑料（F46），鏡片選用優質鋼化玻璃，具有較佳的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。SZ41F46-16C襯氟視盅廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備理想的選擇。
SZ41F46-16C襯氟視蠱適用范圍
襯氟視蠱閥門適用于城建、化工、冶金、石油、制藥、食品、飲料、環保。
SZ41F46-16C襯氟視蠱主要零件材料
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L、 鋼內襯四氟 |
| 視窗材料 | 鋼化硼硅玻璃 |
| 工作溫度（℃） | 0~250 |
| 使用壓力（Mpa） | ＜0.6 |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯 |
| 連接形式 | 螺紋連接、法蘭連接 |
| 允許急變溫度（℃） | ＜60 |
| 公稱通徑 | PN0.6(MPa)主要外形尺寸和連接尺寸(mm) | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H | ㎏ |
| 20 | 250 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 100 | 4.5 |
| 25 | 250 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 100 | 5.5 |
| 32 | 250 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 100 | 7 |
| 40 | 250 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 100 | 8.5 |
| 50 | 250 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 100 | 9.5 |
| 65 | 280 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 100 | 11 |
| 80 | 300 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 100 | 15 |
| 100 | 300 | 215 | 180 | 1551 | 4 | 24 | 8-Φ18 | 100 | 22 |
| 125 | 300 | 245 | 210 | 85 | 4 | 26 | 8-Φ18 | 100 | 26 |
| 150 | 300 | 280 | 240 | 210 | 4.5 | 28 | 8-Φ23 | 100 | 3 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SZ41F46-16C襯氟視蠱性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
