500X泄壓、持壓閥
產品概況
產品型號：500X
公稱通徑：DN50~1000mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
一、500X泄壓、持壓閥 結構特點和用途：
百鋼閥門集團生產銷售的500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
500X泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、500X泄壓、持壓閥 工作原理：
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。
三、500X泄壓、持壓閥 主要技術參數：
|
公稱壓力（Mpa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
適用介質 |
介質溫度（℃） |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
四、500X泄壓、持壓閥 主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

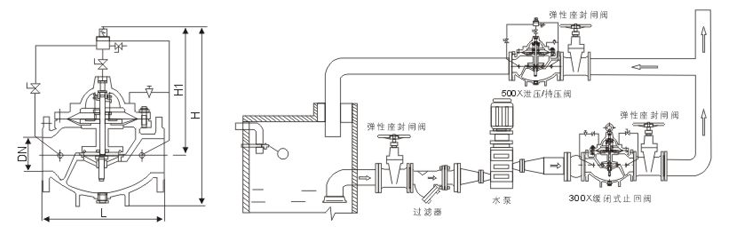

五、500X泄壓、持壓閥 連接尺寸（PN 1.0-2.5MPa）：
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
335 |
90 |
170 |
170 |
|
65 |
280 |
345 |
98 |
180 |
180 |
|
80 |
310 |
355 |
110 |
190 |
190 |
|
100 |
350 |
365 |
120 |
200 |
200 |
|
125 |
400 |
445 |
145 |
215 |
215 |
|
150 |
450 |
460 |
155 |
230 |
230 |
|
200 |
550 |
505 |
190 |
255 |
255 |
|
250 |
650 |
550 |
250 |
295 |
295 |
|
300 |
800 |
710 |
290 |
325 |
325 |
|
350 |
900 |
725 |
330 |
380 |
380 |
|
400 |
1000 |
760 |
360 |
415 |
415 |
|
450 |
1000 |
810 |
445 |
435 |
435 |
|
500 |
1100 |
865 |
495 |
460 |
460 |
|
600 |
1100 |
935 |
550 |
520 |
520 |
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|
900 |
1800 |
1205 |
800 |
670 |
670 |
|
1000 |
2000 |
1330 |
910 |
830 |
830 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的500X泄壓、持壓閥 性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
