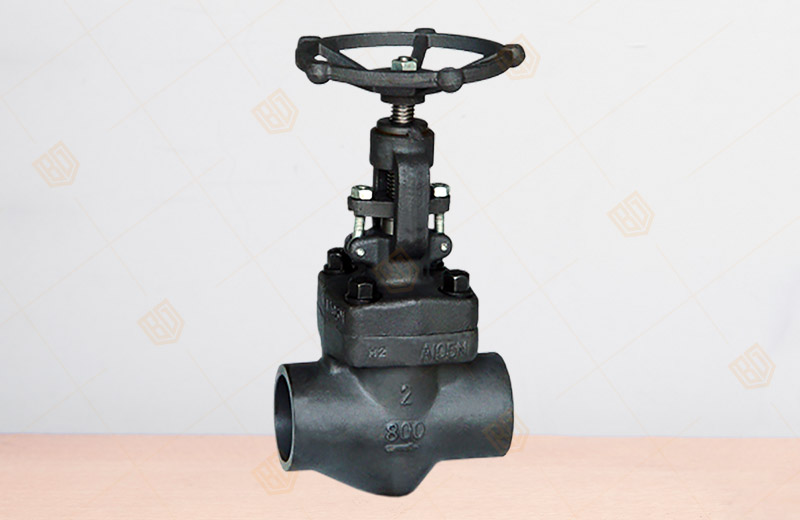

J61H 鍛鋼內螺紋、承插焊接截止閥
產品概況
產品型號：J61H
公稱通徑：NPS1/2"～2" DN15～50mm
壓力范圍：Class150~2500Lb PN1.6~10.0MPa
工作溫度：-29℃～550℃
主體材質：碳鋼、不銹鋼、合金鋼
適用介質：水、蒸汽、油品、硝酸、醋酸等
制造標準：API 602,BS5352,ANSI/ASME B16.34
試驗與驗收：API 598,標識按照MSS SP-25
一、J61H 鍛鋼內螺紋、承插焊接截止閥概述
百鋼閥門集團生產銷售的J61H鍛鋼內螺紋、承插焊接截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
二、J61H 鍛鋼內螺紋、承插焊接截止閥結構型式
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端（NPT端）按ANSI/ASME B1.20.1。
三、J61H 鍛鋼內螺紋、承插焊接截止閥零件材料
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A276f304 | A276F304（L） | A276F316（L） |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 銷釘 | A276420 | A276 304 | ||
| 8 | 填料壓套 | A276410 | A182F304（L） | A182F316（L） | |
| 9 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 填料壓板 | A216WCB | A351CF8 | ||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 12 | 閥桿螺母 | A276410 | |||
| 13 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 14 | 銘牌 | SS | |||
| 15 | 手輪 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；
四、J61H 鍛鋼內螺紋、承插焊接截止閥 尺寸和重量
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(開) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
