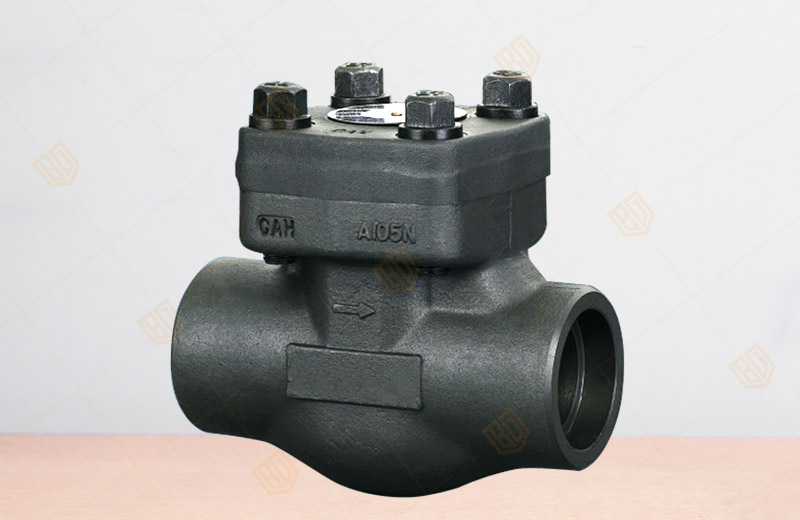

Z11Y/Z61Y鍛鋼內螺紋、承插止回閥
產品概況
產品型號：Z11Y/Z61Y
公稱通徑：NPS3/8"~2"
公稱壓力：Class150~2500Lb
適用介質：水、蒸汽、油品等
適用溫度：-29℃～550℃
主要材質：A105、A182 F22、A182F 304L、A182 F316L
制造標準：按API 602,BS5352,ANSI B16.34
試驗與驗收：按API 598,標識按照MSS SP-25
百鋼閥門集團生產銷售的Z11Y/Z61Y鍛鋼內螺紋、承插止回閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 的結構設計與規范：
Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 結構型式如下：
Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 標準材質細表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | 閥體 | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | 閥座 | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | 閘板 | A182F 430&410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 閥蓋 | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 銷釘 | A276420 | A276 304 | ||
| 9 | 填料壓套 | A276410 | A182F 304L | A182F F316L | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 420 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 墊片 | A473431 |
|
||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 主要連接尺寸及重量
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|
| 全徑 |
|
3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H開 | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
